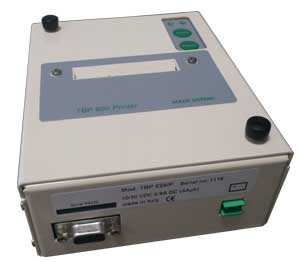

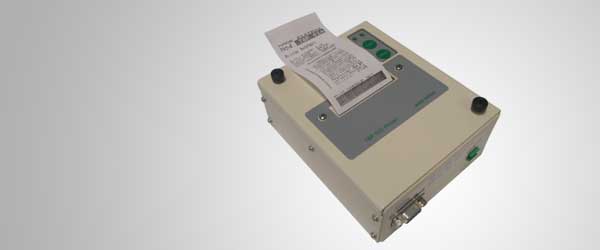

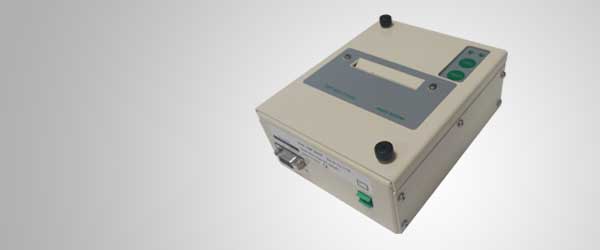

TBP600
Stampante ad impatto con ingresso seriale RS232


La linea di stampanti TBP600 é stata progettata meccanicamente ed elettronicamente per l'impiego in ambienti gravosi (es. autotrasporto).

Il contenitore é realizzato in lamiera di alluminio verniciato a fuoco con particolari quali portacarta e taglierino in acciaio inox mentre il sistema di chiusura del coperchio copricarta é realizzato con viti imperdibili in alluminio.

La parte elettronica gestisce un meccanismo di stampa EPSON a 6 aghi per 24 (TBP624) o 42 (TBP642) colonne con controllo di guasto per sforzo eccessivo al trascinamento della carta o stampa in assenza di carta.

Caratteristiche particolari (programmabili da dip switch interno) della stampante (mod. P) sono:

- Accensione e Spegnimento comandati da linea RTS per riduzione consumi.

- Autospegnimento totale dopo 25 sec. di fermo con assorbimento di soli 15 microampere a 13.8V.

- Caricamento carta automatico.

- Disponibilità di un FONT caratteri ottimizzato per il risparmio di carta del 30% rispetto ai modelli tradizionali (solo TBP624).

Su tutti i modelli della serie TBP600 é presente un sistema di AUTODIAGNOSTICA continua e Monitor guasti su LED frontale é inoltre abilitabile come ingresso ALIMENTAZIONE il pin 9 del DB9F.

Caratteristiche particolari della stampante (mod. B) sono:

- Stampante alimentata a batterie ricaricabili.

- Accensione e Spegnimento comandati da linea RTS per riduzione consumi.

- Autospegnimento totale dopo 10 sec.

- Caricamento carta automatico.

- Disponibilità di un FONT caratteri ottimizzato per il risparmio di carta del 30% rispetto ai modelli tradizionali.



Caratteristiche tecniche
mod.
TBP624/P
TBP624/B
TBP642/P
Tipo di stampa:
impatto a matrice di punti
n° colonne
24
42
Velocità di stampa:
1.8 linee/sec
1.2 linee/sec
Larghezza carta:
57 mm
Diametro carta:
50 mm
Alimentazione:
10/30 Vdc
Batterie ricaricabili
10/30 Vdc
Assorbimento medio in stampa:
0.9 A (12Vdc)
0.9 A (12Vdc)
Media in Attesa:
30 mA
30 mA
Media Stand-by:
15 uA
15 uA
Corrente Ass. Picco in Stampa:
3 A
3 A
Autonomia di stampa
1 ora
Corrente assorbita in ricarica
75 mA costante (max 15 ore)
Nastro Inchiostrato:
Porpora o nero EPSON ERC-09 (o ERC-22)
Supporto di stampa:
carta cellulosa L. 57 mm a singola o doppia copia
Connettore alimentazione
2 Poli (passo 3.5mm)
Matrice caratt.
Normale: 6 x 10 punti
Matrice caratt. Compresso:
6 x 7 punti
NO
Punti per riga:
144
252
Punto grafico:
0.33 x 0.37 mm

0.19 x 0.38

Modo di scrittura:
Diritto / Rovescio/Negativo/Doppia H/Doppia L /Doppia H+L
Set Caratteri:
ASCII Ridotto in stampa Negativo / ASCII Esteso tutti gli altri
Opzioni di Stampa:
Normale o Compressacon riduz. consumo carta (-30%)
NO
Buffer di stampa:
128 byte
Interfaccia ingresso:
RS232 a 1200/2400/4800/9600 Baud 8N1 (Default 1200/8/N/1)
Temperatura di funzionamento:
0 - 50 °C
Umidità relativa:
10 % - 85%
Dimensioni
L150 H125 P64 mm
