R-20083U

Termo-igroregistratore con 2 canali di temperatura, uno di umidità, 2 ingressi digitali e stampante


I Termo-Igro Registratori "R-20083U" sono stati progettati e prodotti secondo i criteri di robustezza che contraddistingue la linea di registratori per automezzi di Made Sistemi e alloggiano internamente una stampante a 24 colonne cosi da ottenere una unità compatta adatta al montaggio nella plancia della cabina di guida o al fissaggio a parete.

Sono altresì certificati a norma EN12830 e conformi ai criteri richiesti dalle:
EN13486, 37/2005, 852/2004, 93/43CEE e HACCP.

Il regolamento (CE) N. 1/2005 del consiglio del 22 dicembre 2004 ha evidenziato la necessità di trasportare gli animali vivi entro parametri che possano garantirne un adeguato benessere.
Viene quindi raccomandato il controllo e la registrazione della temperatura ed il grado di qualità dell'aria di cui l'umidità é un fattore importante.
Il termo-igro registratore controlla e certifica che il trasporto sia avvenuto entro tali condizioni, oltre che allarmare il conducente per un intervento posto ad evitare inutili sofferenze o morie.

L'uso é anche consigliato per il trasporto/conservazione di medicinali, uova fecondate o prodotti sensibili a forti variazioni di umidità e di importanti opere d'arte o reperti archeologici facenti parte di strutture museali.

Un ulteriore impiego del nostro termo-igro registratore è nel settore enologico dove i produttori hanno verificato che l'umidità incide al pari della temperatura sulla buona conservazione del prodotto.

Il dispositivo misura e registra temperature nella gamma compresa tra -60°C e +60°C su due canali distinti per mezzo di sensori PT100 a tre conduttori e umidità nella gamma compresa tra 5 e 99.5 %UR con una precisione del +/- 3,5 %UR (a 25°C).

L’intervallo di registrazione standard, comune per entrambe le grandezze, è fissato a 15 minuti ma è programmabile a 1, 2, 5 , 10 , 20, 30, 60 min.

R-20083U controlla e registra anche lo stato di due igressi digitali a cui possono far capo per esempio la porta di carico laterale e posteriore dell'automezzo adibito al trasporto animali.
Gli ingressi digitali sono anche allarmabili con attivazione di suoneria locale e opzione selezionabile di invio messaggi di stato in remoto (SMS).

L’estensione della memoria dati consente per tutti i canali fino a 160 giorni (anche non successivi) con intervallo di 15 min. dopo di che i nuovi dati cancelleranno i primi acquisiti .
In una sezione protetta della stessa memoria vengono registrati in un Logger Eventi detto "AUDIT TRAIL" (consultabile solo da PC) gli ultimi 7 eventi derivanti da operazioni utente che possono avere rilevanza nella interpretazione dei dati registrati recependo le indicazioni della direttiva WELMEC 7.2 per strumenti di misura tipo "P".

L’identificazione di R-20083U è legata ad un codice di serie a 8 caratteri non modificabile da utente.

R-20083U dispone di visualizzatore a 3 linee di 12 caratteri retroilluminato su cui vengono riportate le temperature e l'umidità rilevate con risoluzione di 0.5°C e di 0,5 %UR assieme a DATA e ORA corrente ed eventuali messaggi all’utente oppure, per mezzo di appositi menu agibili dalla tastiera locale ,con lo stesso visualizzatore sono controllabili le misure memorizzate o sono definibili gli estremi dell’estratto di stampa o la programmazione diretta di un proprio codice personale (es. n° Targa Automezzo) a 12 caratteri che verrà riportato anche nella stampa dello scontrino. Infine è possibile aggiungere una intestazione in testa allo scontrino di stampa con 12 o 16 caratteri.
L'interfaccia Utente comprende anche un led rosso per allarmi termostati, led blu per allarmi igrostato,led giallo per guasti e verde per stato operativo.

Il termo-igroregistratore visualizza e stampa in 5 lingue : italiano, inglese, tedesco, francese e spagnolo e , unico nel suo genere , al fine di potenziarne l'uso specificatamente nei trasporti internazionali e come richiesto in alcuni paesi europei , permette la scelta della "Lingua di Stampa" tra le cinque disponibili .
Sarè quindi possibile produrre lo scontrino di consegna o il log di viaggio in lingua diversa da quella di "visualizzazione display" impostata ad uso operatore e scegliere e memorizzare
la lingua di consegna nel profilo di configurazione del pulsante di stampa diretta.

La stampante interna impiega un meccanismo ad impatto a 6 aghi che usa carta normale in rotolo da 30mm di diametro e 57mm di larghezza e una circuiteria di controllo che adotta un sistema autodiagnostico per la protezione del meccanismo contro sforzo derivato da inceppamento della carta.

Il TIPO di stampa dei dati memorizzati è predefinibile in : "Valori Reali", " Media Mobile Terzo Ordine".
Il MODO di stampa dei dati memorizzati è predefinibile in : "Estratto giornaliero" , "Missione" , "Consegna" o "Ultima accensione" in formato TESTO o GRAFICO.
Il SENSO di stampa dei dati memorizzati è predefinibile in : "Avanti" o "Indietro".

La funzione di " Consegna" che permette il rilascio di uno scontrino recante i dati relativi alla sola consegna in corso identificata da numero progressivo automatico ,comprende anche la conseguente memorizzazione delle ultime 60 la cui distinta è stampabile localmente o trasferibile su PC.

E' disponibile la modalitè di stampa per compartimento con profilo predefinito per la stampa diretta o modificabile in linea direttamente nella fase di stampa da menu utente.


Attraverso il menu a tastiera è possibile programmare le soglie termostato da -59°C a +59°C in passi di 1°C e la soglia igrostato da1% a 99 % in passi da 1% con attivazione di allarme locale e remoto in caso di superamento della soglia fissata

L' orologio di sistema è regolabile parzialmente o totalmente da tastiera secondo procedura di sicurezza a vari livelli definibile solo da PC
Il passaggio a ora estiva / invernale se abilitato sarà automatico e sarà possibile la scelta della zona oraria "WEST,CEST,EEST" per commutazione stagionale secondo i criteri imposti dalla direttiva Europea 2000/84/CE.

La continua autodiagnosi controlla tutti gli eventi di anomalia e guasto con criteri di priorità predefiniti così da segnalare con apposite combinazioni di accensione dei led di "GUASTO" e "OPER." il grado di urgenza di intervento da parte di operatori specializzati.
Il termo-igro registratore dispone di 2 porte seriale RS232. Una di esse (cablata) è posta sul retro (versione "C") o internamente (versione "E") al termoregistratore ed è dedicata alla connessione di dispositivi remoti quali moduli GPS-GSM-GPRS, sistemi satellitari e ripetitori di allarme per controllo in tempo reale delle temperature , per telediagnostica e per scarico dati.

La seconda seriale RS232 posizionata sul frontale (a connettore), può essere connessa al Personal Computer che, con il software Store96, renderà possibile lo scarico dei dati contenuti nelle memorie dei due canali, la visualizzazione dei dati stessi (in forma di Tabelle , Grafici o Istogrammi ), la stampa , l’archiviazione, ecc.

Se al dispositivo è associato un modulo GSM-GPRS è dispobile un menu di configurazione per l’invio di messaggi SMS per "Allarme termo-igrostato", "Avaria", "Registrazione" a tre diverse utenze telefoniche o per la connessione a Call Centre attrezzato per telediagnostica e/o scarico dati.

La connessione a PC risulta indispensabile per configurare tutti i parametri dichiarati di nessuna valenza metrologica modificabili con il software dedicato in uso presso officine autorizzate.

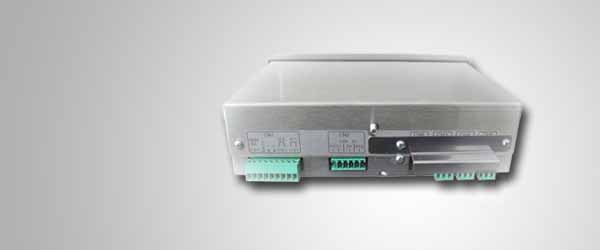

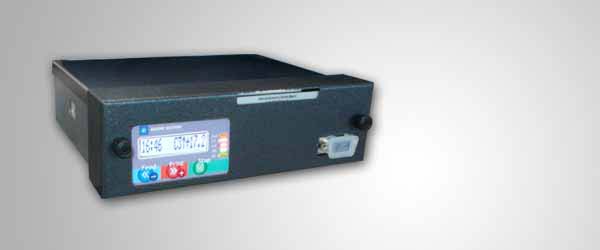

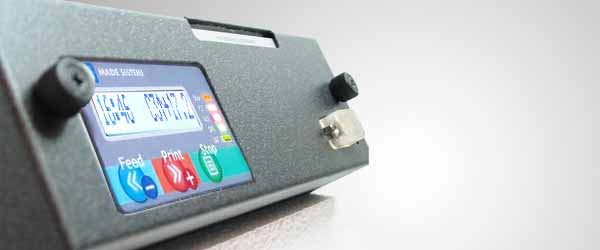

R-20083U nella versione "C" è costruito in contenitore di acciaio INOX (STANDARD ISO RADIO) e pannello asportabile in acciaio verniciato a fuoco é di facile installazione grazie agli accessori di fissaggio sempre in acciaio forniti a corredo.

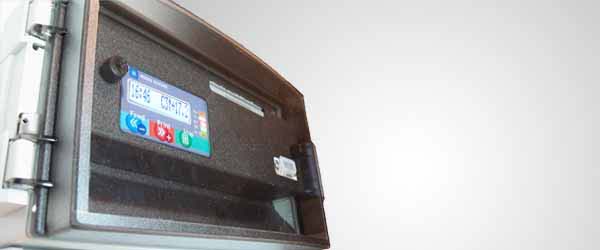

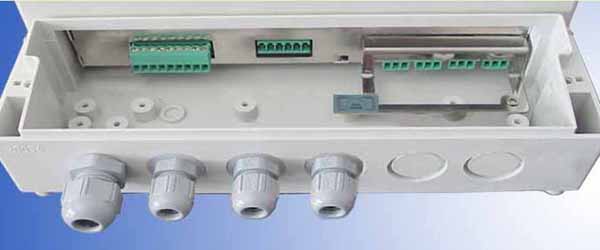

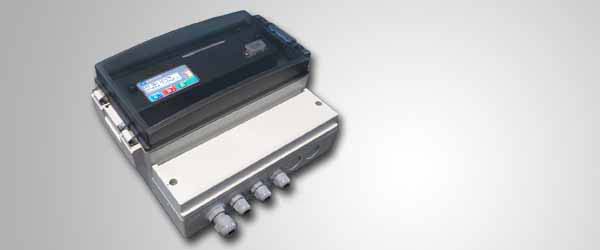

R-20083U nella versione "E" è costruito in contenitore di policarbonato e pannello trasparente é di facile installazione grazie agli accessori di fissaggio a parete o a sbalzo in aluminio a forniti a corredo.

Entrambe la versioni non richiedono nessun intervento di regolazione all’atto della prima installazione essendo già tarati in laboratorio e provvisti di sistemi di compensazione dell’errore dovuto alla lunghezza dei cavi e alle variazioni della temperatura di lavoro.



Catatteristiche tecniche
mod.
R-20083UC
R-20083UE
Tensione di alimentazione:
9 / 32 VDC
Corrente assorbita
(non in stampa a V=12,6): 40 mA
Corrente assorbita
(media in stampa a V=12,6): 350 mA
" " (picco in stampa):
0,8 A ( a V=12,6 - Densità 50 %)
Velocità di stampa:
2 lps
Sonde temperatura:
2 (mod. PT100 a 3 fili)
Sonde umidità:
1 (tipo capacitivo)
Display LCD retroilluminato:
12 x 3 Caratteri
Intervallo di registrazione:
1, 2, 5, 10, 15, 20, 30, 60 min.
Memoria:
32000 x 2 byte
Campo di misura temperatura:
-59.5 / +59.5 °C
Risoluzione temperatura:
0.1 °C
Divisione visualizzata e memorizzata:
0.5 °C
Esattezza temperatura:
± 0.5 °C (da -30 a + 30 °C)
Campo di misura umidità:
5 / +99.5 %UR
Risoluzione umidità:
0,1 %UR
Divisione visualizzata e memorizzata:
0,5 %UR
Esattezza umidità:
±5% (da 5 a 90 %UR)
Classe di accuratezza:
1
Soglia allarme termostati:
-59 / +59 °C
Soglia allarme igrostato:
0 / 99 %
Ritardo attivazione allarme termostati:
0/600 sec.
Ingressi digitali:
2 (optoisolate)
Uscite digitali:
2 (open collector) allarme + guasto
Esattezza orologio:
< 0.004 %
Campo di utilizzo:
- 40 / + 80 °C
Grado di protezione contenitore:
40 IP
65 IP
Grado di protezione sensore temperatura:
68 IP
Grado di protezione sensore umidità:
30 IP
Dimensione:
186 x 160 x 56 mm
213 x 185 x 117 mm



N.B.: Caratteristiche misurate in abbinamento al sensore SON96V.0 e HU-HPCF-10
